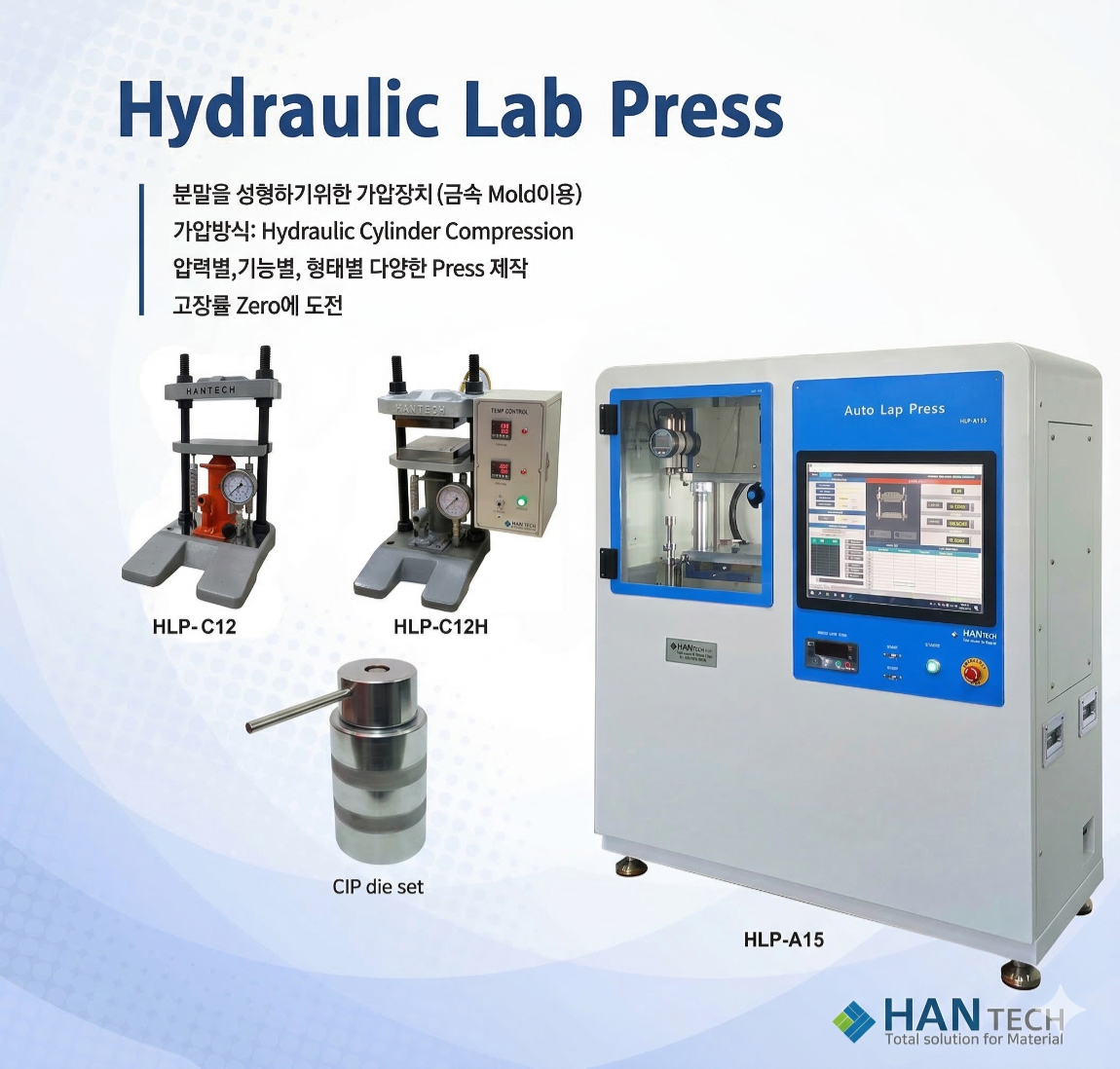

❶Information
- 분말 (Ceramic,금속,기타)을 성형하기 위한 가압 장치
- 가압 방식 :유압 실린더로 가압판을 상승시켜 가압
- 유압 Press 특징(기계식 Press에 비해)
• 작은 크기로 높은 압력을 구현
• 기계식 Press에 비해 굉장히 저렴함
• 연속식, 다량 작업시에는 기계식 Press가 유리함
• 소량 및 두꺼운 소자(素子) 제조에 유리함
• 장비 크기가 작고 조작이 쉽고 장치가 간단함
*한테크 Press 특징
- 다양한 Press 주문 제작(압력별, 기능별, 형태별)
- PLC 및 Software로 정밀하고 운전이 손쉬운 Auto Press
- 수동 12Ton 모델은 즉시 납품 가능(Stock 보유)
- 저렴한 가격 & 고장률 Zero에 도전

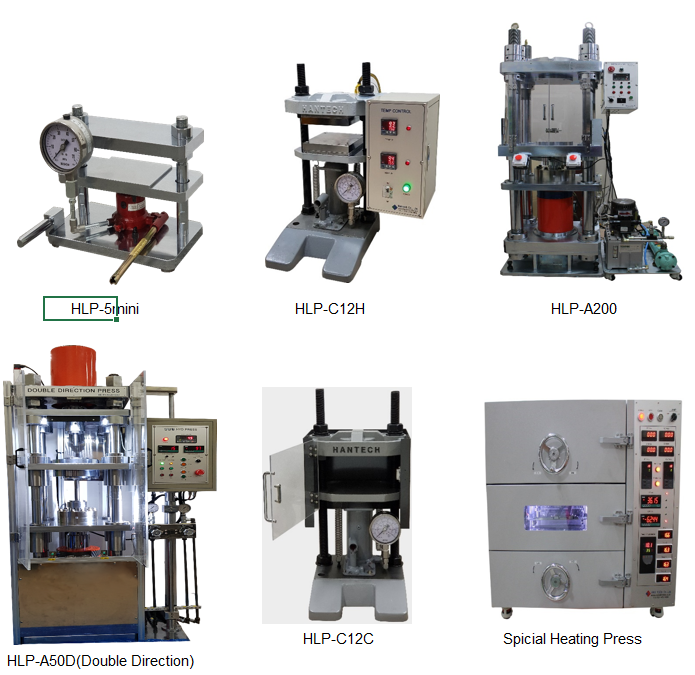

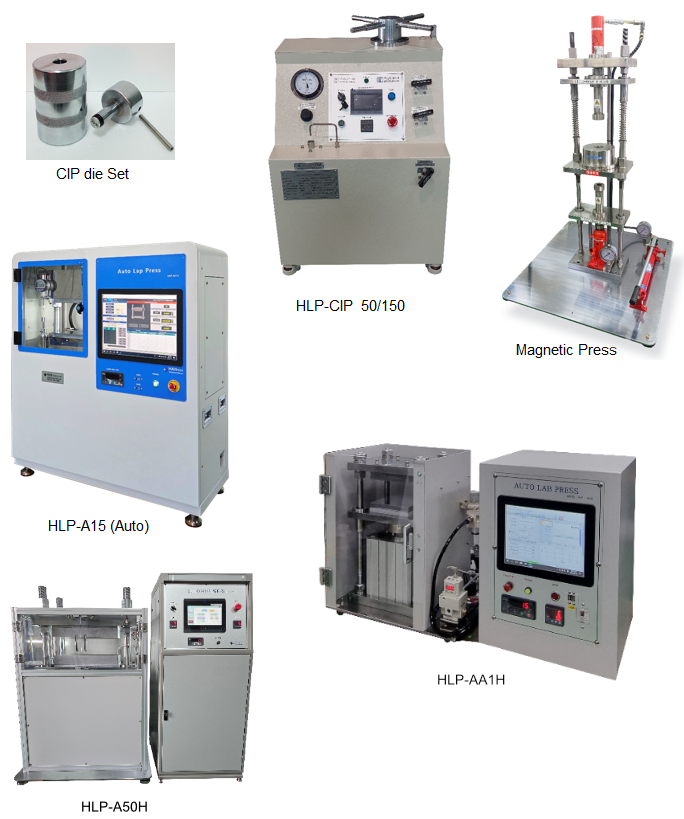

*다양한 Press 제작
① 압력별: 5,12, 25, 50, 100, 150, 200 Tons(그외 주문 압력으로 제작 가능)
② 기능별: 수동, 반자동, 자동 type 및 Heating
• 수동: 수동으로 유압 실린더 리프팅
• 반자동: 유압 전동펌프, 압력 Sensor (아나로그 type)로 전동 리프팅
• 자동: Load cell, 유압 전동 Pump를 PLC로 정밀제어 리프팅
• Heating: 상하 Heating plate를 개별 히팅 제어 (Temp: Max 350℃) ③ 형태별: 2주식, 4주식, 단압, 양압, CIP(등방가압)
*Auto Press
- PLC 및 Software로 단계별, 압력, 시간을 programmable하게 사용 가능
- option으로 가압시 자동으로 두께를 측정하여 성형체의 성형 밀도 자동측정이 가능
* C. I. P DIE SET (Cold Isostatic Pressing)
• "냉간 정수압 프레스"라고 하며 금속, 세라믹, 혹은 무기질 분말을 정수압으로 압축 성형할 수 있다.
• Die Set를 수동 유압 Press에 올려놓고 가압하여 사용 (수동 유압 Press 보유시 사용가능)
A. 장점
1. 성형밀도 상승 및 향상
2. 균일한 성형 밀도 유지.
3. 균질성 우수로 마이크로 크랙 결함 제거.
4. 소결시 수축이 균일.
5. 수동 유압 Press에 장착 사용.
B. Specifications
1. Chamber : ID-Ø25mm, Height : 120mm (MAX available sample height=70mm)
2. Dimension (OD : 100mm, Cylinder height : 150mm, Total height : 250mm)
3. MAX Pressure in chamber :4,000 Kgf/cm2 (400MPa Continuous) (20 Ton Hydraulic pressure 시)

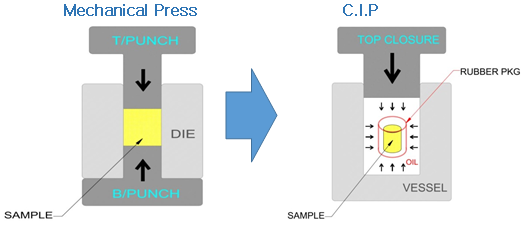

C. 작용 원리
1. Chamber : ID-Ø25mm, Height : 120mm (MAX available sample height=70mm)

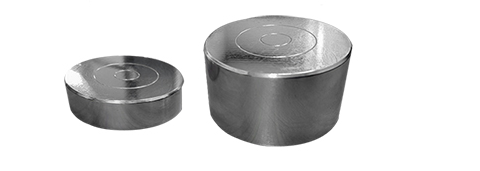

* Press 높이 조절 받침용 Die
- 사용 목적 : 상하 가압판 사이가 커서 수동 lift를 많이 해야 할때 받침용 Die 위에
Mold를 올려 놓고 사용
- 크기 : Ø 90×25t
Ø 90×50t
❷SPEC

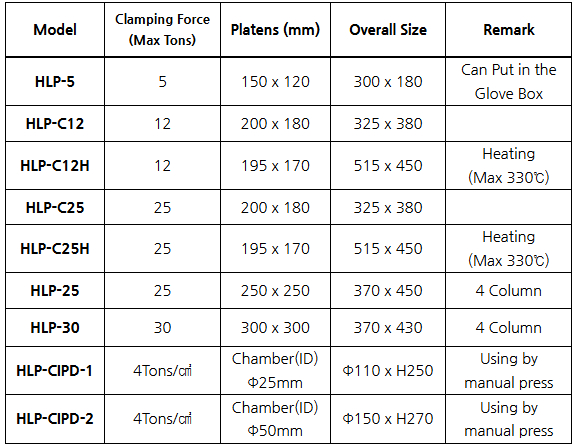

※ Type별 SPEC
* Manual type : Cylinder lifting by manual
※상기 사양 외 주문사양으로 제작 가능 (압력, Platens size, Heating etc.)
※Option으로 Heating, Double Direction 기능 추가 가능
※ Safety cover는 Option임
* Auto Type
* Feature
- PLC Control (P.I.D), precisely control
- Comfortable touch screen controller
- User can set programmable recipe
- 'Real-time' thickness measurement with data memory (Option)
- 성형밀도 자동측정(option)
