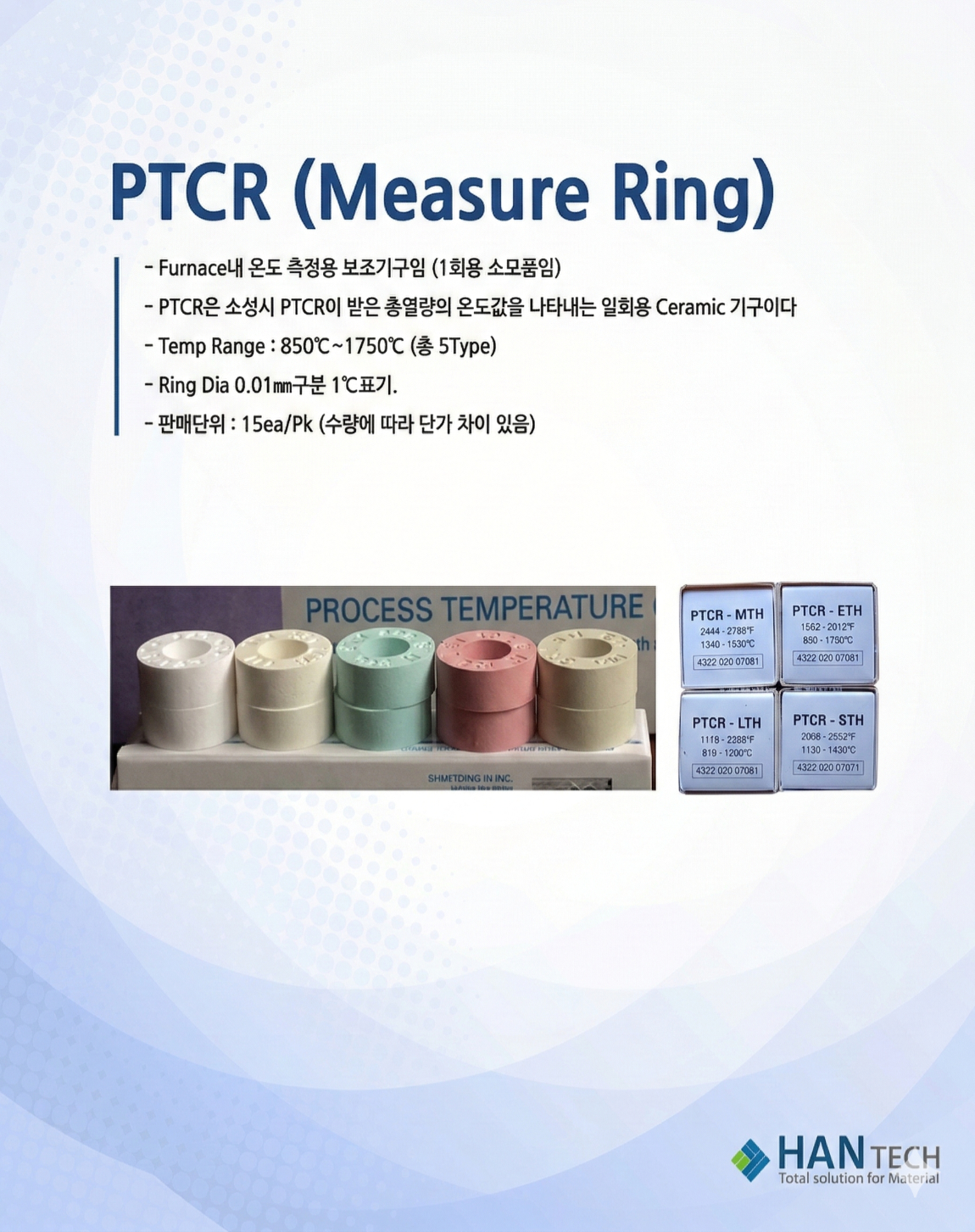

❶Information
- Furnace내 온도 측정용 보조기구임 (1회용 소모품임)
- PTCR은 소결로, 가마, 또는 고온 처리장치 내부의 총 열량(온도 분포)을 측정하는데 사용되는 일회용 Ceramic 보조 기구이다
- Temp Range : 850℃~1750℃ (총 5Type)
- Ring Dia 0.01㎜구분 1℃표기.
- 판매단위 : PK ( 15ea/Pk. 수량에 따라 단가 차이 있음)
* 원리 : PTCR은 열(대류, 전도, 복사열)을 받으면 수축하는 특성을 가지고 있음
* 측정방법 : 소성이 끝난 후, 수축된 링 모양의 PTCR의 외경 크기를 측정하고, 이를 온도 환산표를 이용해
해당 위치가 받은 총 열량의 온도값으로 환산하여 사용함
* 주요 목적 : 노(爐) 내부의 위치별 온도 분포와 날짜별 온도 차이를 비교 및 파악하는 보조적인 목적으로 사용됨
(절대 온도값이 아닌 상대 비교 데이터로 이용됨)
* 총 열량의 온도값 : PTCR이 가마, 소결로 등 고온 장치 내부에서 받는 대류열, 전도열, 복사열을 모두 합한 총 에너지(열량)를 측정하는 것이며,
PTCR은 총 열량을 받으면 수축하는 특성이 있어, 이 수축된 직경을 측정하여 미리 만들어진 온도 환산표(Conversion Table)를
통해 온도로 변환한 값이 바로 '총 열량의 온도값'임
❷SPEC
* 판매단위 : PK ( 15ea/Pk. 수량에 따라 단가 차이 있음)
< PTCR 원리 >
- PTCR이 열을 받으면 수축하게 되고, 수축된 PTCR의 size를 측정하여 온도 환산표로 환산하여 총 열량 (대류, 전도, 복사열)을 측정함. 따라서 측정된 온도 data는 절대온도값이 아닌 총열량의 온도 값이며 상대 비교 data로 이용하기 위해 사용함.
- 측정 Size로 파악된 온도는 소결최고온도와 다름
'(승온속도, 유지시간, 소성분위기에 따라 받는 열량이 달라 다르게 나타남. 절대 온도값을 표시하는것이 아님)
< PTCR 사용방법 >
▷ 온도를 측정하고자 하는 위치에 수평하게 놓아져 사용
▷ 소성이 이루어진 후(냉각 후) 수축된 PTCR (Ring 형상)의 외경 size를 micrometer로 측정
▷ 측정된 size를 온도환산표(제품과 온도 환산표와 같이 납품됨)로 환산하여 측정
▷ 산화분위기 소성에 사용하여, 환원분위기 사용시 별도 변화율 감안하여야 함.
- Furnace내의 위치에 따라 온도가 다르게 파악될경우 실제 로 내 온도분포에 차이가 있다고 판단됨
- 위치별 온도분포와 날짜별 (같은 Profile 경우) 차이를 비교 판단하는 보조적 기구임
- 소결온도에 따라 PTCR의 온도구간별 해당 Type을 선정하여 사용
